Características técnicas

Sistema analógico de detección en el que los detectores transmiten a la central de control valores proporcionales a la magnitud que están controlando (humos o temperatura). La central de control procesa los valores recibidos y dictamina el estado de anomalía o de alarma correspondiente.

Los componentes fundamentales del sistema son:

• Detectores analógicos de humo y temperatura.

• Identificación individual de detector y pulsador.
• Módulo Master con detección convencional con un máximo de 20 elementos.
• Módulo maniobras técnicas.
• Módulo de extinción con dos salidas (prealarma y extinción).
• Aislador de bucle para anular sectores en caso de cortocircuito.

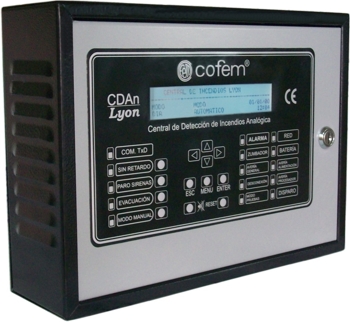

• Central de control a microprocesador alojada en cofre metálico de dimensiones: 320 x 420 x 150 mm. con puerta provista de carátula adhesiva con las correspondientes señalizaciones luminosas, display, señales acústicas y teclado de funciones.

En la misma se pueden alojar 2 subchasis y en cada subchasis hasta 4 bucles con regletas extraibles.

En cada bucle se pueden instalar hasta 127 elementos, (como suma de detectores analógicos, módulos master y módulos de relés) y 32 pulsadores de alarma. Se aconseja situar 8 aisladores en un bucle completo.
