Para
acceder a alguno de 105 menús es preciso un código,
solicitado por el Display. Al teclado se accede mediante
la llave de contacto. Sin accionar la llave solo se
pueden activar: Rearme General, y anular el zumbador.

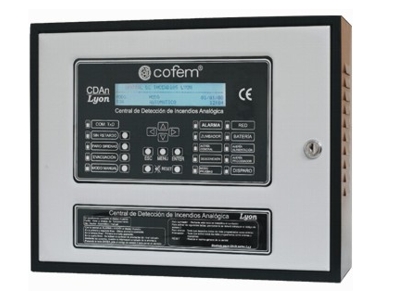

Todos los componentes se integran en un armario metálico
cuyas medidas standard son de 320 x 420 x 150 mm. Con
estas dimensiones, y las baterías en el interior, admite
hasta 4 módulos (32 zonas). Situando las baterías en
cofre independiente, pueden ir hasta 8 módulos (64 zonas).
La CPU principal permite controlar hasta 24 módulos
(192 zonas).
Los
módulos de detección van provistos de regletas extraibles
(enchufables), que facilitan el conexionado de las ocho
zonas que cada módulo analiza, autónomamente, por medio
de un microcontrolador que transmite a la CPU principal
las anomalías detectadas. El sistema es más fiable y
eficaz al tener el control distribuido, imposibilitando
que la central se colapse en caso de avería en algún
módulo. La CPU controla el Display, Teclado, y señalizaciones
y actúa de interface dando los avisos de Alarma y Averías.
Los
módulos de Relés van provistos de 4 relés conmutados
con salida a 24 V c.c. y con regleta extraible.
|
