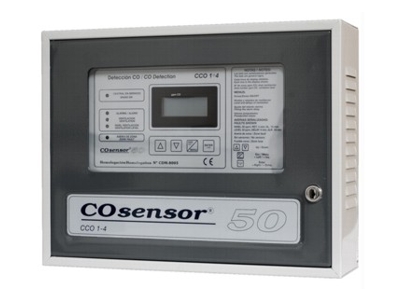

Los componentes se integran en un armario metálico de
420 x 320 x 130 mm. con puerta metálica y provista de
carátula adhesiva con las correspondientes señalizaciones
luminosas, display y señales acústicas, así como los
diferentes pulsadores de mando.
Se
controlan y señalizan las siguientes funciones: Alimentación
(Red o Batería), Averías (Zonas, Baterías), Alarma (Detectores,
Pulsadores) y Paros Acústicos actuándose sobre las teclas
correspondientes previo "Acceso al Teclado"
por medio de llave.
El
display se utiliza para completar y definir la anomalía
que, de forma genérica, es señalizada por el indicador
luminoso correspondiente, mostrando el tipo de avería
(Bat. descargada, Bat. sulfatada, Circuito batería,
Línea abierta...) o el tipo de Alarma (Pulsador, Detector).
Asimismo,
el display sirve de guía para el manejo del Teclado
para anular zonas.
Al
pulsador de "RESET" se accede de forma directa,
realizando la función de rearme, la de prueba pilotos
y de zumbador.
Para
obtener una autonomía de 72 horas en estado de reposo
y 30
minutos en alarma, será necesario colocar unas baterías
de 6,5 Ah, 24 V.
|
